山東管道旋轉補償器是什么樣子

        本發明公開了一種大面積水域上管道旋轉補償器安裝結構及其施工方法,涉及管道建設技術領域.該旋轉補償器安裝結構包括兩樁承臺,樁承臺上分別固定混凝土支架,混凝土支架上的主供熱管道和兩輔助供熱管道;主供熱管道上固定*支撐立柱,混凝土支架上固定兩對第二支撐立柱,兩對第二支撐立柱的頂端之間分別連接有縱向水平和橫向水平的鋼絲繩;旋轉補償器焊接固定在*彎頭的一端,所述*彎頭和第二彎頭上固定若干吊耳;所述*支撐立柱的頂端懸掛若干倒鏈,第二支撐立柱間的橫向水平的鋼絲繩上懸掛若干倒鏈,*彎頭和第二彎頭通過倒鏈依次完成吊裝工作.本發明能夠快速的進行管道旋轉補償器吊裝工作,施工簡便,操作性強,安全性高.

　旋轉補償器由變徑管、內套管、密封座外套、柔性石墨填料、螺母螺栓壓簧組合、填料壓蓋構成，并配有相應的滾珠。旋轉補償器采用的是先將密封材料用壓機模壓成型，成型要求密度不太密，保持可塑性。然后將該填料圈N圈（以產品要求定數）放入填料腔內，添加一些延緩氧化的成分，再用油壓機在一定壓力下進行二次成型（油壓機在力度和均勻方面均超過手工扳手工藝），使填料圈之間融為一體，從而達到提高填料的密度，使填料的密封性能更好，使產品保證在15-20年內不出現泄漏。

結構與特點

　　本公司采用目前可靠的密封技術和雙重組合密封結構，該產品設計合理、結構*、無推力、密封好、補償量大，具有各類補償器所有特點，廣泛應用于水庫取水、供水、石化、電力、冶金、紡織、建筑等領域。

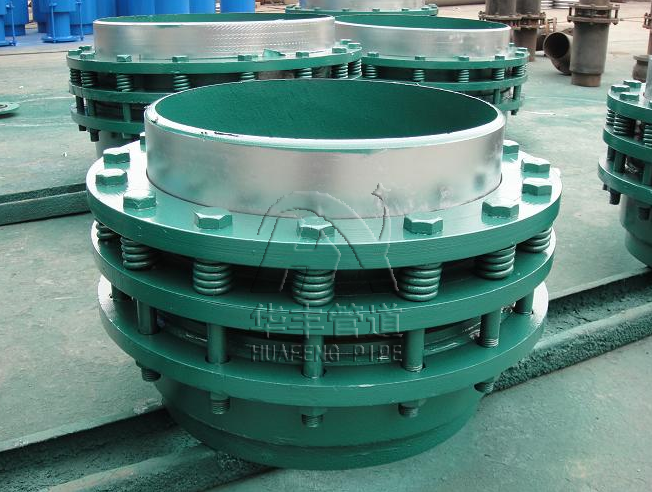

　　旋轉補償器：由旋轉內筒、填料壓蓋、緊固法蘭、導向定心環、成型柔性石墨密封填料、密封壓環、密封座外殼、端接管、螺栓、螺母構成。該產品特點無推力、補償量大、不泄漏。

　　需特別說明的是常規的旋轉補償器為節約成本、加工方便采用變徑管為接口。而變徑管在熱網管道中會產生渦流、流阻，對管線的流速、流量、壓力均會產生影響，且接口尺寸、形位公差誤差大，很難保證管道焊接質量，因此本公司無推力旋轉補償器系列產品均將變徑管接口改為與管道公式通徑相一致的直管接口，從根本上杜絕了這類問題的產生，經使用深受用戶好評。

還想了解知道更多產品咨詢歡迎關注歡迎進入鞏義市新華豐管道設備有限公司官網:http：http://www.sdjwyq.com/鞏義新華豐管道設備有限公司是從事開發，生產給排水材料的廠家。產品規格全，機構新穎，主要生產球形、套筒、旋轉、波紋補償器，金屬軟管，伸縮接頭，傳力接頭，橡膠接頭，防水套管，彎頭，三通，法蘭及超高壓膨脹節，高溫強腐特種工況非標法蘭等百余種型號，產品質量牢靠，性能穩定，深受用戶好評， 聯系電話：0371-64033589  聯系人：位經理18638168566  王經理13783416000
